Le problème avec les poules, c'est le renard !
Il ne sera pas question ici du renard libre dans un poulailler libre, mais d'un système de fermeture-ouverture automatique de porte pour un poulailler. Un ami m'ayant offert une poule couvant 12 œufs, je me suis trouvé un beau jour propriétaire de la poule et de 10 poussins. Averti par beaucoup de sanglants dégâts causés par le renard dans notre commune rurale, je suis rapidement devenu un papa poule stressé par l'idée d'oublier de fermer un soir le poulailler.

La poule et ses poussins justes nés

J'ai cherché un système de fermeture automatique de poulailler sur Internet mais ceux que j'ai trouvés s'adaptaient mal au local que je destinais aux poules : la cabane au fond du jardin ! Et surtout, ils étaient chers !

La cabane au fond du jardin

J'ai donc conçu un système simple, robuste et peu coûteux et pour remercier tout ceux qui m'aident en publiant des milliers de choses passionnantes sur le net, j'ai décidé d'y ajouter ce dispositif électhydrogravitaire dont vous allez ici découvrir le principe et la réalisation.

Exposé du problème et du remue-méninges

Le but essentiel est de faire se fermer la porte le soir sans intervention humaine afin que les poules soient protégées, et pendant qu’on y est de la faire s’ouvrir le matin.

Le tout en utilisant des accessoires peu coûteux, robustes et faciles à trouver ; ce qui écarte vérins hydrauliques, moteurs électriques et automates programmables du secteur industriel.

J'ai d'abord récupéré chez mon garagiste un moteur de lève-vitre. C'est très coupleux mais ça nécessite une usine à gaz pour commander ouverture et fermeture. C'était faisable mais ça risquait de me manger les vacances... J'hésitais et renonçais à cette solution qui n'aurait finalement pas plus de fiabilité que les voitures qui se vissent autour dudit lève-vitre...

Je suis resté un long moment songeur devant ma télécommande d'arrosage : en déclenchant le remplissage d'un seau j'aurai la force de fermeture idéale de la porte ; un morceau de corde et une poulie pour la transmettre plus une électrovalve à récupérer sur une machine à laver pour vider le seau et ouvrir la porte le matin ... Mouais ! Pas très élégant comme solution ! En plus l'eau est perdue tous les jours ! Bon, elle peut abreuver les poules, mais c'est gâcher ! Et cette télécommande est chère !

L'idée du seau me turlupine durant quelques jours, je trouve cela pratique et facile à mettre en oeuvre et je creuse autour de cette piste : L'idée de deux seaux en balancier qui se videraient l'un dans l'autre s'impose assez vite. Reste à trouver une pompe et un inverseur !

Je reste bloqué qq jours sur ce problème d'inversion quand, une nuit, la lumière jaillit telle la goutte d'eau qui met le feu aux poudres : il suffit d'avoir deux pompes, une dans chaque seau et de les faire démarrer aux moments choisis grâce à deux minuteries, ou programmeurs, ordinaires. Problème théorique réglé. Je me rendors : il n'y a plus qu'à !

Principe :

Le remplissage d'un seau ferme la porte le soir ; le matin, le remplissage de l'autre seau ouvre la porte. C'est la même eau qui passe d'un seau à l'autre.

Réalisation :

Evidement, il restait quelques problèmes à régler, mais ils seraient plus faciles de les régler sur le tas. Je pensais boucler l’affaire en quelques jours, c’était optimiste.

Après avoir démonté l’ancien trône, je décidais d’installer un double pondoir dans la cabane en m’inspirant de modèles vus sur http://www.gallinette.net/ avec récupérateurs d’œufs automatique.

Le montage des pondoirs

Les pondoirs finis

Une fois ce montage fini, je m’aperçus que le toit n’était plus vraiment étanche. Alors pendant que j’y étais…

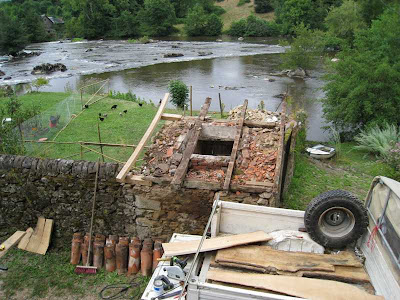

Nouveau toit

Quinze jours étaient déjà passés et le ferme poule n’était pas encore installé.

Mais j’avais réuni tous les composants :

2 seaux de récupération (merci à mon voisin carreleur)

2 pompes d’aquarium 17 €/p à Jardiland

1 bout de tuyau idoine

2 programmeurs en promo au super U d’Eymoutiers à 4,90 € les deux.

2 poulies récupérées sur un dériveur

2 pitons à visser

Un bout de corde

Installation des poulies

Installation des seaux

Pour transmettre le mouvement et la force, j’utilise une barre de bois guidée par un bout de tube.

Le bout de tube sera supprimé car source de coincement.

La fixation de la barre sur la porte d’un coté et sur la corde de l’autre suffit. Pour pouvoir ouvrir la porte même en position fermée, j’utilise un loquet.

Fixation de la barre de transmission

La barre et le tube guide (supprimé)

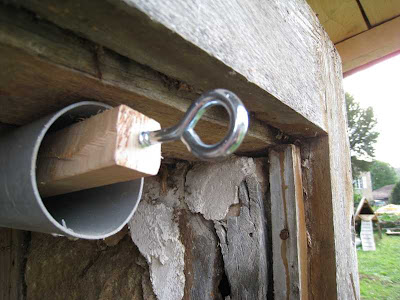

L'embout de fermeture

Le loquet

Il ne reste plus qu’à installer les pompes à chaque bout du tuyau (les pompes n’ont pas de clapet anti-retour) . Le tuyau est un peu rigide et les pompes légères ; pour éviter tout mouvement j’ai du lester chaque pompe avec un bout de tuyau de plomb.

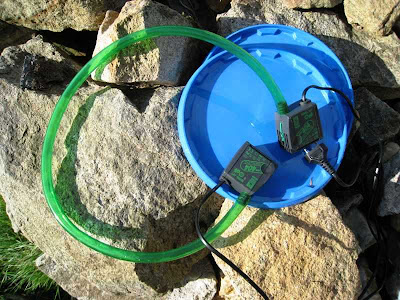

Les pompes (sans lest)

Les pompes (sans lest) avec l’eau

Position d'ouverture

Les programmeurs

La porte ouverte

Voilà ! Depuis deux semaines, les portes s’ouvrent toutes seules à 7h30 du matin et le soir se ferment à 9h30. Les poules rentrant toutes seules au crépuscule. Un après-midi, j’ai eu la surprise de trouver un œuf dans un pondoir. Depuis c’est régulier.

Mes fils vont filmer l’ouverture et la fermeture de la porte et l’ajouter ici dans qq temps.

Ceux qui comprennent à quoi ça sert et comment ça marche n’auront aucun mal à adapter le ferme poules à leur besoin. On peut développer des forces très importantes selon la taille des récipients utilisés et adapter ce dispositif à de nombreuses utilisations.

Si vous avez des questions ou besoin d’éclaircissements : hervelim@gmail.com

Un ancien poussin …
